公称通径：800-2800

公称压力：0.05-0.25Mpa

适用温度：≤200℃

适用介质：转炉煤气及有毒、有害、易燃气体

产品简介：水封逆止阀主要由阀体、阀板、液面调节系统和气动系统等部分组成。当封闭煤气时水封逆止阀、烟道止逆阀、逆止阀/止回阀，由汽缸旋转带动阀板盖住煤气出口，由水封保证煤气密闭。这种阀门操作灵活方便，密封性能好，安全可靠。

用途:

该阀系我公司在消化吸收国外先进技术基础上，自行研制开发的新一代产品，适用于转炉烟气净化与煤气回收系

统中，作为与气动三通煤气切换阀连锁的关键设备，安装于三通煤气切换阀之后煤气柜之前，以防止三通煤气切换阀

关闭不严时煤气经三通阀倒流入风机。

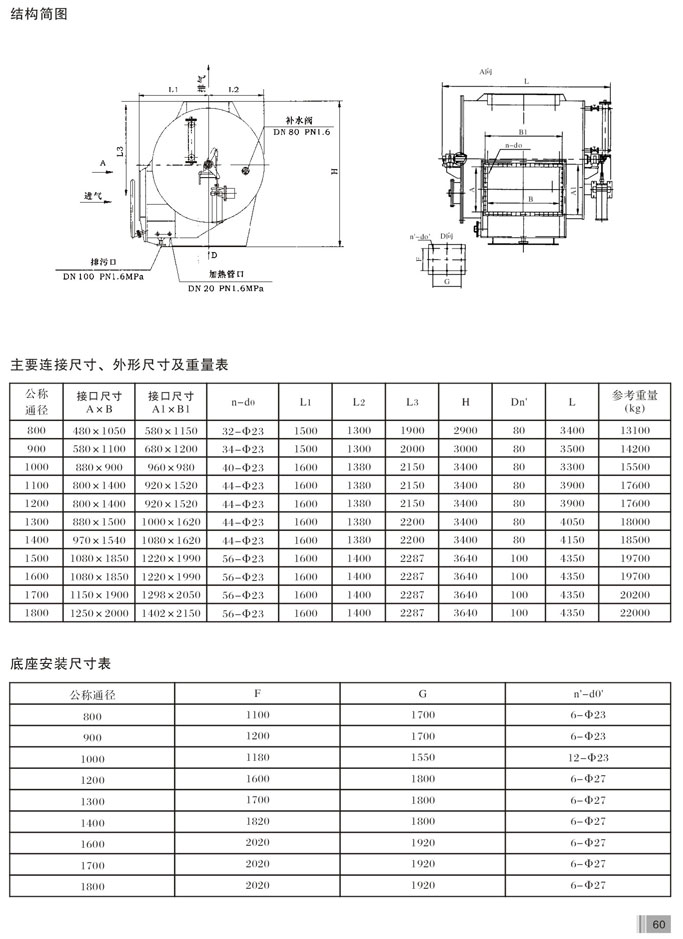

结构特点:

1、水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流表置、水位控制装置、加热与保温装置

等组成。

2、采用全封闭外壳，操作时介质不向外泄漏，避免环境污染。

3、在全开位置时，介质通过阀门时的流阻接近为零，在阀门处于关闭位置时，靠水封实现煤气的自动逆止和可

靠隔断。

4、具有自动补水功能，使水位始终保持在高、低水位之间，且具有高低、极限低水位状态显示及极限低水位报

警装置。

5、能实现运传和就地控制，并可以实现计算机接口。

6、在转炉烟气净化与煤气回收系统中，与气动三通煤气切换和气动旁通煤气切断阀共用一套控制柜，实现系统

联锁自动运行。
